Фазировка

Команда производит равномерную разбивку потребителей по фазам.

Видео-инструкции:
Обучающие статьи:
Основные функции и принципы работы программы:

Программа фазирует выбранные автоматические выключатели, записывает результаты разбивки по фазам в соответствующий параметр каждого однофазного автомата, а также в табличку для фазировки (семейство "TSL_Таблица_Фазировка"). В расчёт входят как однофазные, так и трёхфазные автоматы.

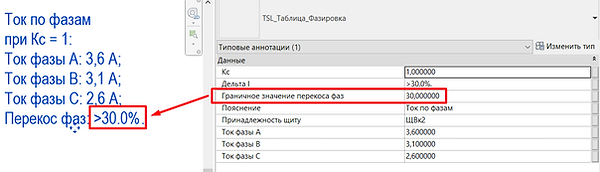

Можно задавать граничное значение перекоса фаз (в %).





Граничное значение перекоса фаз.png
Настройка обозначения фаз (A, B, C или L1, L2, L3):

По умолчанию в плагине принято обозначение фаз A, B, C. Его можно изменить на L1, L2, L3. Для этого нужно сделать следующее:
1) В Настройках выставить радиокнопку L1, L2, L3:
2) Поменять префиксы в семействе "TSL_Таблица_Фазировка".
     Для этого нужно открыть семейство на редактирование, в нём нажать "Редактировать метку", а в ней изменить префиксы обозначения фаз. Сохранить семейство, загрузить его в свою модель.
ИМЕНА ПАРАМЕТРОВ ИЗМЕНЯТЬ НЕ ДОПУСКАЕТСЯ !
3) Изменить обозначение фаз в семействах щитов на схемах:




















4) Готово! При следующей фазировке появится новое обозначение фаз:













Обозначение фаз 1.png
Обозначение фаз 2.png
Обозначение фаз 3.png
Обозначение фаз 4.png
