Расставить светильники

Программа автоматически расставляет выбранные семейства светильников в выбранном помещении.

Видео-инструкции:
Основные функции и принципы работы программы:

Запустите программу нажав на её иконку. Вам будет предложено выбрать светильник-аналог, экземпляры которого будут расставлены Командой. Вы можете пропустить этот шаг и выбрать потом светильник из списка всех светильников, загруженных в модель. Далее нужно указать три точки, описывающие помещение в котором должны быть установлены семейства. Укажите первую точку (в одном из углов помещения), затем вторую точку (следующий угол помещения по той же стене), и третью точку (следующий угол по порядку). Таким образом программа получит границы помещения и поймёт внутри какого пространства нужно работать. Затем появится диалоговое окно в котором Вам необходимо будет выбрать конкретное семейство экземпляры которого Вы хотите расставить в помещении, количество рядов, общее количество и высоту установки семейств от пола (последний выбранный светильник и высоту от пола команда запомнит для удобства повторного запуска). Также можно задать вращение семейств вокруг собственного центра (может пригодится для прямоугольных объектов). Нажмите "Расставить" и выбранные Вами семейства появятся в выбранном помещении.

Для того чтобы расставить светильники с помощью данной программы нужно заранее знать необходимое количество светильников, обеспечивающих нормируемую освещённость. Сейчас программа не производит светотехнического расчёта, а только принимает количество светильников указанных пользователем.‎ Функция расчёта количества светильников по заданной освещённости будет добавлена со временем.

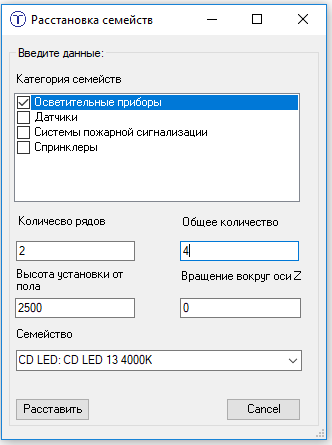

Окно расставить светильники.png

Вид диалогового окна Расстановка светильников.

Результат расстановки светильников.png

Пример результата автоматической расстановки светильников.
