Расчёт схем

Программа производит расчёт однолинейных схем ВРУ и щитов.



Схемы ВРУ и щитов должны быть собраны с помощью семейств с названиями: 'TSL_2D автоматический выключатель_ВРУ' или 'TSL_2D автоматический выключатель_Щит'. Запись результатов расчёта производится в итоговые таблички (семейства с названиями: 'TSL_Таблица_Расчетная для схемы' или 'TSL_Таблица_Расчетная для щитов'). Пояснения к расчёту записываются в семейство 'TSL_Понижающие коэффициенты'. Остальные элементы схем такие как: пускатели, счётчики, трансформаторы тока и пр., также предлагаются к использованию, но в электротехнических расчётах не участвуют.

Видео-инструкции:
Основные функции и принципы работы программы:

1) Программа подбирает уставку аппарата защиты для каждого автомата, если расчётный ток линии меньше номинала защиты.

Учитываются коэффициенты совместной установки и метод выбора сечения кабелей. Метод выбора сечения кабелей можно настроить запустив окно настроек Программы. Однако, если номинал защиты окажется больше расчётного тока (даже на несколько ступеней), то программа не станет его уменьшать. В этом случае около автомата вы увидите небольшой красный восклицательный знак, предупреждающий о том, что номинал автомата завышен.

  • Пример:

Группа 1 - Номинал защиты 16 А, расчётный ток 38,28 А - Программа автоматически выберет уставку 40 А и запишет её в автомат. Группа 2 - Номинал защиты 80 А, расчётный ток 38,28 А - Программа не изменит уставку, а оставит её 80 А и покажет красный восклицательный знак у автомата.

  • ВАЖНО!

Если расчётный ток линии больше максимальной стандартной уставки - программа не выберет для неё номинал, а выдаст соответствующее предупреждение. Остальные расчёты будут проведены корректно. Уставки аппаратов защиты с которыми работает программа можно настроить запустив окно настроек Программы.

  • Пример:

Группа 3 - Номинал защиты 1000 А, расчётный ток 1050,93 А - Программа выдаёт предупреждения, что номинал более 1000 А не выбирается.

2) Программа выбирает сечения кабелей в соответствии с уставкой аппаратов защиты.

Однако если сечение окажется больше минимально необходимого, программа не станет его уменьшать, а оставит прежним. В этом случае около кабеля вы увидите небольшой красный восклицательный знак, предупреждающий о том, что сечение кабеля завышено.

  • Пример:

Группа 4 - Номинал защиты 40 А, сечение 2,5 кв.мм - Программа автоматически выберет сечение 6 кв.мм и запишет его в автомат. Группа 5 - Номинал защиты 40 А, сечение 25 кв.мм - Программа не изменит сечение, а оставит его равным 25 кв.мм и покажет красный восклицательный знак у кабеля.

  • ВАЖНО!

Программа работает только с сечениями из списка указанного в настройках программы. Если пользователь ввёл какое-то иное сечение, программа выдаст ошибку и прекратит работу.​

  • ВАЖНО!

Если уставка аппарата защиты введена пользователем вручную и превышает максимальный ток кабеля для максимального сечения (например 1143 А: ток для сечения 1000 кв.мм), программа не станет выбирать для него сечение, выдаст соответствующее предупреждение и завершит работу без всяких расчётов.

3) Программа выдаёт предупреждение о превышении потерь выше граничного значения для соответствующих групп.

Данное предупреждение не отменяет никаких расчётов и выводится в качестве справочной информации. Граничное значение потерь можно установить в окне настроек Программы.

​​

4) Программа работает с количеством лучей кабелей в одной линии. И количеством жил для линии.

Например ВВГнг-LS 2х(5х95), ВВГнг-LS 4х95, ВВГнг-LS 5(1х240) или ВВГнг-LS 2х5(1х16).

Количество жил проставляется автоматически равным 3 или 5 при соответствующем 1- или 3-фазном напряжении (значения напряжения выставляются в Настройках программы). Однако, если пользователь ввёл вручную количество жил 4 - то при 3-фазном напряжении программа оставит это значение, не переписав его на 5 жил. Если же пользователь ввёл количество жил 1 - то программа также не перезапишет его независимо ни от какого напряжения. Кроме того, программа работает с отдельными PE проводниками, например: ВВГнг-LS 4х95+1х50. Подбор сечения отдельного проводника происходит в соответствии с п.1.7.126 ПУЭ. Если количество проводников PE для автомата выставлено 1 и более, а количество жил или количество проводников основной линии при этом больше 4, то программа остановит работу, предупредив пользователя о том, что такого быть не может.

  • Пример:

Было: ВВГнг-LS 5х2.5, номинал защиты 16 А. При расчётах ток получился равным 34 А.

Стало: ВВГнг-LS 5х16, номинал защиты 63 А.

  • Пример:

Было: ВВГнг-LS 2х4(1х2.5)+1х2.5, номинал защиты 16 А. При расчётах ток получился равным 179 А.

Стало: ВВГнг-LS 2х4(1х95)+1х95, номинал защиты 200 А.

Соответствие параметров семейства маркировке кабеля:













5) Программа выбирает условный проход труб до 50 мм.

Принцип подбора следующий: сечения от 1,5 до 2,5 кв.мм включительно - 20 мм; сечение 4 кв.мм - 25 мм; сечение от 6 до 10 кв.мм включительно - 32 мм; сечение от 16 до 25 кв.мм включительно - 50 мм; для сечений 35 и более кв.мм - в параметр условного прохода не будет записано ничего (пустая строка). Подразумевается, что такие большие сечения уже не прокладываются в трубах, а монтируются только на лотках или полках. Способ прокладки п. или т. (в ПВХ или стальной трубе) выбирается пользователем. Однако для сечений 35 и более кв.мм этот параметр очищается (автоматически записывается пустая строка). Если был какой-то автомат, у которого сечение было больше 35 кв.мм, и поля 'Способ прокладки' и 'Условный проход' были не заполнены, затем пользователь вручную уменьшил сечение (25 и менее кв.мм), то программа запишет диаметр условного прохода, однако способ прокладки записан не будет. Его нужно будет записать вручную. Если пользователь удалил Способ прокладки (очистил параметр), то условный проход также не будет записан.



6) Программа рассчитывает квартирные стояки.

Для того чтобы включился расчёт квартирного стояка у семейства автоматического выключателя нужно выставить параметр "Классификация нагрузок" равным значениям "Квартиры" или "Апартаменты". После этого нужно заполнить параметры "Количество квартир 1 (2,3,4)" и "Расчётная мощность одной квартиры (кВт) 1 (2,3,4)". Допускается питание до четырёх разных типов квартир (по мощности) от одного стояка. Например 'Количество квартир 1' = 65, 'Расчётная мощность одной квартиры (кВт) 1' = 10, 'Количество квартир 2' = 23, 'Расчётная мощность одной квартиры (кВт) 2' = 12. После запуска программы будет произведён расчёт согласно СП 256.1325800.2016. Выбранные удельные нагрузки или коэффициенты спроса квартир будут автоматически записаны в параметры 'Рр.уд. (кВт) или Ко 1 (2,3,4)', подробное пояснение расчёта запишется в параметр 'Пояснение расчёта квартир'. Доступно два способа расчёта квартир повышенной комфортности (способ выбирается в настройках):

  • 1-й способ: "Общий Ко на все квартиры" - Pр.кв. = Ркв.*n*Ко, где Ркв. - общая суммарная мощность всех квартир, n - общее количество квартир, Ко - коэффициент одновременности для общего количества квартир (СП 256.1325800 табл.7.3). Муниципальные квартиры мощностью 10 кВт считаются по Ркв.уд. (СП 256.1325800 табл.7.1);

  • 2-й способ: "Отдельный Ко для каждого типа квартир" - Pр.кв. = Ркв.1*n1*Ко1 + ... + Ркв.i*ni*Коi  , где Ркв.i - мощность квартир i-го типа, ni - количество квартир i-го типа, Коi - коэффициент одновременности для квартир i-го типа (СП 256.1325800 табл.7.3). Муниципальные квартиры мощностью 10 кВт считаются по Ркв.уд. (СП 256.1325800 табл.7.1).

7) Программа рассчитывает распределённые потери в двух случаях:

1. - если найдёт в параметре "Наименование электроприёмника" часть строки 'ОСВЕЩ' или 'СВЕТ'. Эти части строк для определения какую группу считать с распределёнными потерями указываются в окне настроек Программы. В данном случае распределённые потери считаются делением потерь пополам;

2. - если для отдельной группы и наименования электроприёмника этой группы указано конкретное значение потерь в настройках программы. Такое значение указывается пользователем вручную и не будет пересчитано при дальнейших расчётах схем.

  • Пример:

Группа 1: В параметре наименование электроприёмника написано: "Рабочее освещение лестничной клетки в подвале и на 1-м этаже". Программа найдёт часть строки "ОСВЕЩ" и разделит потери данной группы пополам.

Группа 2: В параметре наименование электроприёмника написано: "Указатель номера дома и пожарного гидранта". Программа не найдёт совпадений 'ОСВЕЩ' или 'СВЕТ' и посчитает всю нагрузку на конце линии.

8) Программа учитывает понижающие коэффициенты для совместной прокладки кабелей и аппаратов защиты установленных рядом друг с другом.

Данные коэффициенты можно увидеть в настройках программы. По умолчанию коэффициенты совместной прокладки кабелей выбраны по ГОСТ Р 50571.5.52, а коэффициенты одновременности автоматических выключателей установленных совместно по ГОСТ 32397, ГОСТ 32396. Совместная прокладка кабелей и совместно установленные аппараты защиты считаются по параметру "Принадлежность щиту". Пояснения по выбору понижающих коэффициентов автоматов и кабелей можно автоматически записать в отдельное семейство пояснений к расчёту.

Делается это так:

- обводим автоматы которые хотим просчитать;

- выбираем вместе с ними и семейство пояснений к расчёту;

- видим подробную расшифровку какие коэффициенты для чего выбраны.

  • Пример:

Пример: В панели РП1.1 установлено 24 автоматических выключателя. У каждого в параметре "Принадлежность щиту" стоит значение "РП1.1". Программа посчитает, что все эти автоматы установлены рядом, а отходящие кабели проложены совместно. Будут выбраны коэффициенты: 0,68 для кабелей и 0,5 для автоматических выключателей.

  • ВАЖНО!

При незаполненном параметре "Принадлежность щиту" программа не будет вводить никакие понижающие коэффициенты.



9) Программа автоматически записывает количество полюсов и количество модулей в каждый автомат.

10) Программа работает с медными и алюминиевыми проводниками.

Определение типа проводника происходит по параметру "Марка проводника". Если она начинается с буквы "А" (не важно кириллицей, латиницей, заглавной или строчной), то программа считает что это алюминиевый проводник.

  • Пример:

ВВГнг-LS 3х10 - медный кабель АВВГнг-LS 3х10 - алюминиевый кабель.

11) С версии 9.1 добавилась возможность выбора сечения кабелей не только по допустимым токам, но и по потерям.

Граничное значение потерь по умолчанию выставлено 2 % (см. Настройки программы). При превышении этого значения в расчётах схем Программа автоматически будет подбирать большие сечения, пока значение потерь не станет меньше

или равным 2 %. Если для каких-то конкретных групп вы хотите превысить граничное значение потерь, вам

следует зайти в окно "Потери по группам" Настроек Программы. В нём можно выставить любое значение потерь

для отдельных групп. Оно останется неизменным при расчётах схем, сечение под него подбираться не будет. Вы также можете снять флажок "Выбирать сечение кабеля по потерям". В этом случае Программа будет выдавать

предупреждение о превышении потерь выше граничного значения у соответствующих групп. Но повышать

сечение не будет.

12) После каждого расчёта программа выдаёт окно результата расчёта. В нём есть возможность выбрать способ расчёта:

  • Способ расчёта "Простой":

Рр.общ. = Ру.суммарное * Кс. Сумма установленных мощностей выбранных нагрузок умноженная на итоговый коэффициент спроса (существующий или расчётный). Если вместе с автоматами в выборку была включена таблица для записи результата, то в окне "Результат" будет показан Кс из этой таблицы. Он называется Кс.сущ. Также будет показан расчётный коэффициент спроса (Кс.расч.) - это Рр / Ру. Этот коэффициент спроса можно изменить вручную и перезаписать в таблицу результата расчёта.

  • Способ расчёта "Жилой дом":

Рр.ж.д = Ркв + 0,9 * Рс (п.7.1.10 СП 256.1325800). Расчёт нагрузок жилого дома. Учитываются коэффициенты спроса квартир и лифтов. Чтобы использовать этот способ необходимо заранее назначить значения параметра "Классификация нагрузок" у автоматов. Значения должны быть следующими:
 - "Лифты" - для автоматов питающих лифтовое оборудование.
 - "Квартиры" или "Апартаменты" - для автоматов питающих жилые квартиры.
Вся остальная нагрузка просуммируется в отдельное слагаемое Рс.

Например: Рр.ж.д = Ркв*nкв*Ко + 0,9*(Ру.л*Кс.л + Рс)
Запись результата происходит в семейства "Расчётная таблица для схем/щитов". Параметр "Пояснение" при этом перезаписывается при каждом расчёте.

  • Способ расчёта "С коэффициентами спроса":

Рр.общ. = Рр + Рр1 * Кс1 + ... + Ррn * Ксn. Расчёт в соответствии с классификацией нагрузок.
В данной версии учитываются только коэффициенты спроса на лифты и квартиры. Вся остальная нагрузка просуммируется в отдельное слагаемое Рс.
Например: Рр = Рр + Ру.л*Кс.л. + Ркв*nкв*Ко.
Чтобы использовать этот способ необходимо заранее назначить значения параметра "Классификация нагрузок" у автоматов. Значения должны быть следующими:
 - "Лифты" - для автоматов питающих лифтовое оборудование.
 - "Квартиры" или "Апартаменты" - для автоматов питающих жилые квартиры.
Подходит также для расчёта пожарных режимов ВРУ жилого дома (т.к. не вводит коэффициент 0,9 на силовую нагрузку жилого дома).

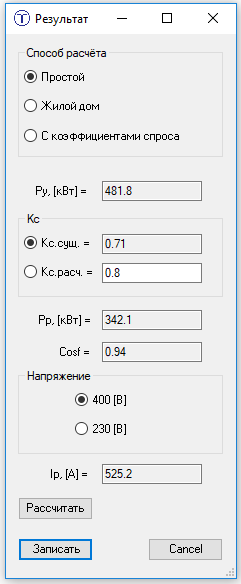

 Окно результата расчёта схем.                     Окно выбора этажности лифтов.
