Настройки Teslabim

Открывает панель настроек программ вкладки Teslabim.

Видео-инструкции:

Архивные видео-инструкции:

https://youtu.be/u1Nf6JNvErk

Основные функции и принципы работы программы:

С помощью данной команды вы можете настроить программу по своему усмотрению. Настройки привязываются к конкретному проекту (модели). Все настройки можно экспортировать / импортировать из модели в модель.

Настройки 12.1.png

Диалоговое окно "Настройки".

Наведите курсор мыши на элемент окна настроек - вы увидите всплывающую подсказку. В ней содержится краткая информация о том, за что отвечает та или иная настройка.

Окно настроек главное всплывающая подска

Во вложенном окне "Потери по группам" вы можете вручную вписать конкретное значение потерь для отдельных групп. Это значение сохранится в проекте и не будет пересчитано при автоматическом расчёте схем. Такое бывает нужно когда Вы точно знаете значения распределённых потерь и хотите вписать их.

Окно настроек потери по группам.png

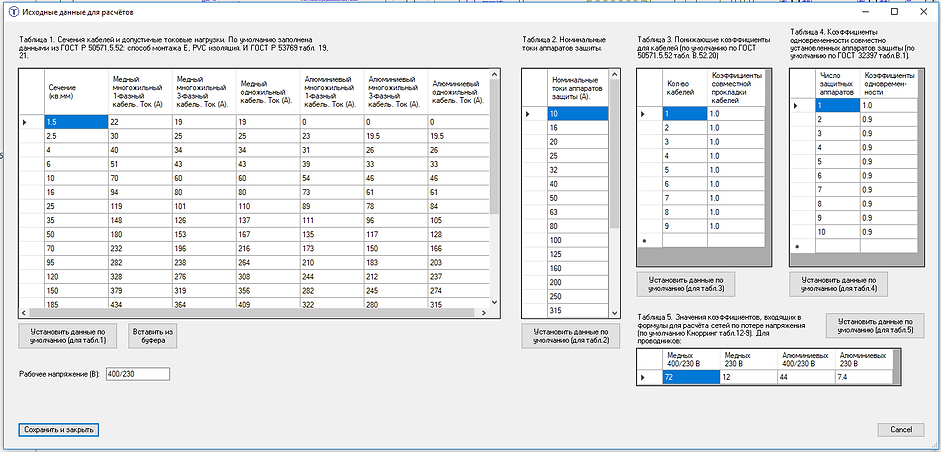

Исходные данные для расчётов



Во вложенном окне "Исходные данные для расчётов" Вы можете ознакомиться с табличными значениями с которыми работает Программа. Изменять их без лишней надобности не рекомендуется. При начале работы с новым проектом над котором до Вас работал другой специалист, рекомендуется проверить эти настройки. И если что-то покажется сомнительным - восстановить данные по умолчанию.

Исходные данные для расчётов.png

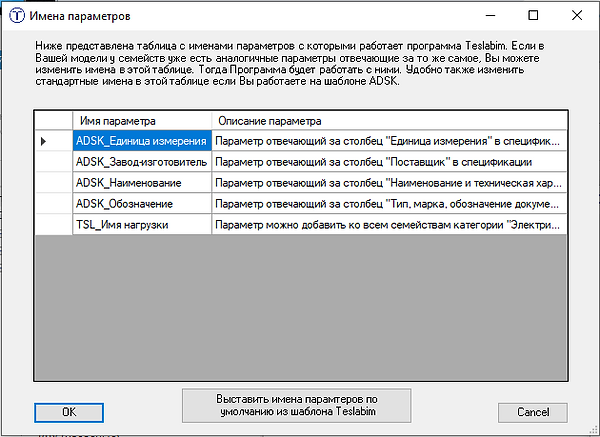

Во вложенном окне "Имена параметров" Вы можете указать имена параметров с которыми будет работать Программа. Например первые четыре - параметры по которым программа будет считать спецификацию. Подробные пояснения даны в описании самого окна.


Имена параметров.png

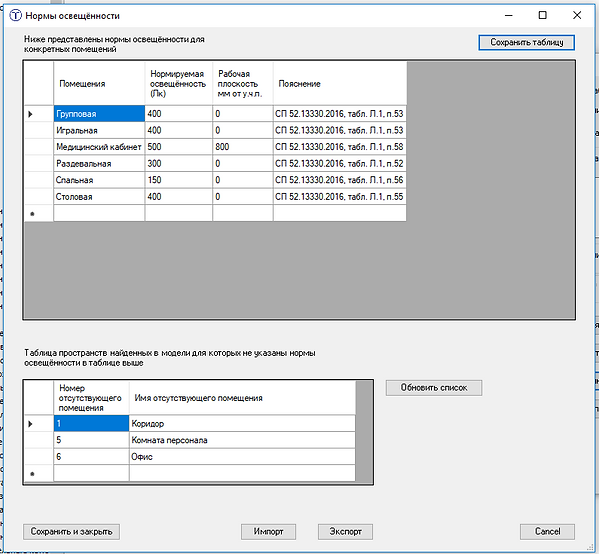

Нормы освещённости



Во вложенном окне "Нормы освещённости" Вы можете самостоятельно добавлять новые помещения с указанием для них норм освещённости и высоты рабочей плоскости для расчёта освещения. Эти данные будут использованы при проверке норм освещённости.

В данном окне также приведена таблица пространств которые пока отсутствуют в списке с нормами освещённости. Удобно сразу вносить отсутствующие помещения в базу данных.

Кроме того доступны кнопки "Импорт" и "Экспорт". Они сохраняют данные из таблицы освещённости во внешний *.txt файл. Затем можно импортировать их в другую модель. Также удобно создавать "базы" норм освещённости для различных типов зданий: детских садов, школ, жилых домов, торговых центров и пр. И подгружать их в свой проект по необходимости.

Для пространств в модели автоматически создаётся параметр "TSL_Нормируемая освещённость". По нему вы можете составлять спецификации и маркировать пространства стандартными средствами Ревита.


Окно нормы освещённости 10.6.png

Редактор формул и коэффициенты спроса.



Во вложенном окне "Коэффициенты спроса" вы можете посмотреть и изменить различные табличные данные для Кс. Из этого же окна можно попасть в редактор формул.

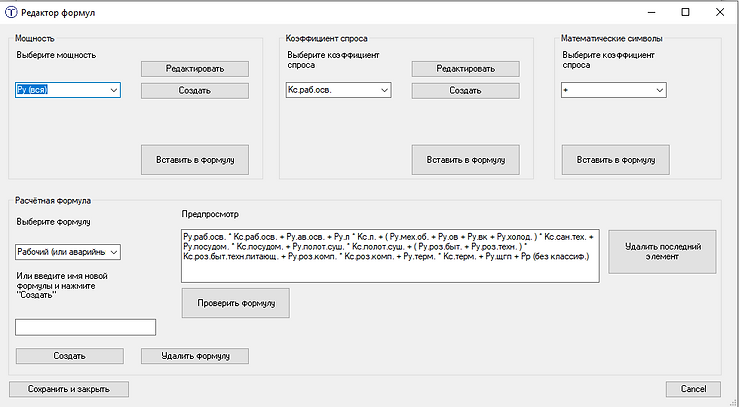

Редактор формул позволяет создавать собственные расчётные формулы. Далее при Расчёте схем вы сможете выбрать нужную формулу из списка созданных и применить её для конкретного режима работы ВРУ или щитка. Чтобы расчёт произошёл в соответствии с формулой у автоматических выключателей должен быть заполнен параметр "Классификация нагрузок". А параметр "Число электроприёмников" должен быть либо синхронизирован, либо заполнен вручную, если в Вашей модели нет электрических цепей.

Формула состоит из мощностей, коэффициентов спроса и математических символов. Вы можете создавать:

 - новые мощности: привязывать их к классификациям нагрузок и указывать какую мощность брать с автоматов: установленную или расчётную;

 - новые коэффициенты спроса. Они привязываются к мощностям, могут зависеть от числа или мощности электроприёмников, иметь зависимость от удельного веса в других нагрузках.

Как только вы создали необходимые мощности (Р) и коэффициенты спроса (Кс), вы можете приступать к созданию новой формулы. Значения Р и Кс должны разделяться математическими символами.


Настройки - Редактор формул.png
Настройки - Кс.png

Важно!

Т.к. настройки сохраняются для каждого конкретного проекта (файла *.rvt), рекомендуется проверять их при начале работы с новыми проектами, а также при работе с теми проектами которые начинал делать другой специалист.

Есть возможность Экспорта/Импорта всех Настроек. Вы можете экспортировать их перед установкой новой версии, и импортировать сразу после её установки. А также сохранять у себя различные настройки токов кабелей, коэффициентов и проч.

Добавление новых настроек в новых версиях Программы.

При выходе новых версий Программы иногда мы добавляем новые настройки, расширяя функционал. При этом Вы можете увидеть предупреждающие сообщения (см. примеры ниже) при запуске различных команд. Чтобы избежать их повторного появления нужно один раз нажать кнопку "Настройки", а в открывшемся основном диалоговом окне нажать "Сохранить и закрыть". Новые настройки пропишутся в Вашу модель.

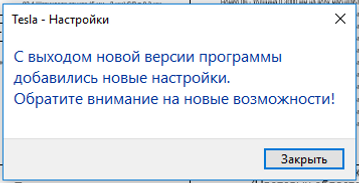

С выходом новой версии добавились новые

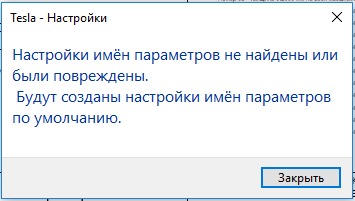

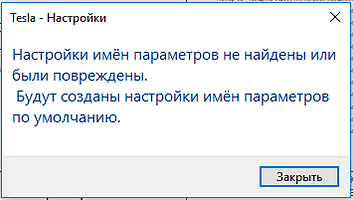

Настройки имён параметров не были найден
