Получить задание

Команда позволяет получать нагрузки из связанных файлов.

Условия работы:

Если в связанных файлах которые выбрал пользователь находятся семейства категории:


        - "OST_ElectricalEquipment" // Электрооборудование

        - "OST_ElectricalFixtures", // Электрические приборы
        - "OST_MechanicalEquipment" // Оборудование

        - "OST_DuctAccessory" // Арматура воздуховодов
        - "OST_PipeAccessory" // Арматура трубопроводов

с параметрами:

        - <Номинальная мощность>,

        - <Коэффициент мощности>,

        - <Количество фаз>,

        - <Имя нагрузки>

и у параметров <Номинальная мощность>, <Количество фаз> значение больше нуля, то данные семейства будут обрабатываться программой.

Примечание! Имена параметров можно изменить в настройках программы Имена параметров.

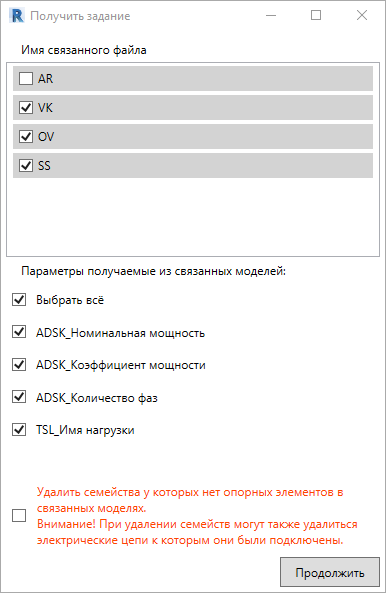

Пример окна выбора с параметрами ADSK и TSL




В модели где была запущена команда при первом запуске будет установлено семейство TSL_EF_т_КР (задание смежников).rfa в точку вставки семейства из связанного файла.




У данного семейства есть параметры нагрузки в которые переписываются значения из оборудования в связанном файле:

        - <ADSK_Номинальная мощность>,

        - <ADSK_Коэффициент мощности>,

        - <ADSK_Количество фаз>,

        - <TSL_Имя нагрузки>

Одним из ключевых параметров является <TSL_Транслировать в качестве задания>, он позволяет передавать нагрузку транзитом через файл (По умолчанию включен) работа с данным параметров представлена ниже в схеме.

TSL_GetTask_Транслировать в качестве задания.png



а также есть параметры которые позволяют хранить информацию об источнике в связанном файле:

        - <TSL_Id исходного элемента>,

        - <TSL_Id связанного файла Revit>,

        - <TSL_Имя связанного файла Revit>,

        - <TSL_Отчёт о копировании>.

В завершении команды выводится общий отчёт о копировании значений и установленных семействах.




Пример размещения семейства TSL_EF_т_КР (задание смежников).rfa в точке вставки оборудования.




После размещения семейств TSL_EF_т_КР (задание смежников).rfa их можно подключать в электрические цепи и использовать далее в процессе работы над проектом ЭОМ.




После повторных запусков команды при изменении данных или местоположения оборудования в связанных моделях, данные и местоположение в семействах TSL_EF_т_КР (задание смежников).rfa обновятся и вся история изменений запишется в параметр <TSL_Отчёт о копировании> - это многострочный текст в котором можно посмотреть историю получения данных.



Пример отчёта в параметре <TSL_Отчёт о копировании>




Пример отчёта о копировании значений с изменёнными данными.




Также в шаблоне есть ведомость TSL_Отчёт о копировании где можно посмотреть все полученные данные из связанных файлов.




Схемы работы для получения задания



Простая

В итоговом файле ЭОМ запускаем команду "Получить задание", выбираем файлы смежных дисциплин и получаем нагрузки записанные в семейства TSL_EF_т_КР (задание смежников).rfa.

Простая схема.png



Транзитная

​1. В промежуточном файле (АВТ или СС) запускаем команду "Получить задание", выбираем файлы смежных дисциплин и получаем нагрузки записанные в семейства TSL_EF_т_КР (задание смежников).rfa.

2. Производим анализ полученных значений и те значения которые не нужно передавать в файл ЭОМ мы блокируем путём снятия флажка в параметре <TSL_Транслировать в качестве задания>.

3. В итоговом файле ЭОМ запускаем команду "Получить задание", выбираем промежуточный файл и семейства TSL_EF_т_КР (задание смежников).rfa у которых остался активным параметр <TSL_Транслировать в качестве задания> передадут значения в итоговый файл.

Трансляция задания.png
